Хидравлични обритални мотори

Хидравлични обритални мотори

Хидравличните обритални мотори (наричани още орбитроли или героторни хидромотори) са ключов елемент в хидравличните задвижвания на мобилна и индустриална техника. Те преобразуват хидравличната енергия на маслото под налягане в ротационна механична енергия, осигурявайки висок въртящ момент при ниски обороти. В категорията ще откриете широка гама орбитални мотори от утвърдени производители, подходящи за строителна, селскостопанска, горска, комунална и пътностроителна техника.

При избора на обритален мотор е важно да се съобразите с ключовите параметри: работен обем (cm³/rev), максимално налягане, тип на вала и монтажния фланец. Разгледайте нашите предложения по-долу или се свържете с нас за професионална консултация при избор на подходящия модел за Вашата машина.

Как работят хидравличните обритални мотори

Принципът на работа на обриталния мотор се основава на героторна двойка: вътрешен ротор (зъбно колело с външни зъби) и външен статор (пръстен с вътрешни зъби). Роторът има един зъб по-малко от статора, което създава разширяващи се и свиващи се камери при въртенето му. Процесът протича в следните етапи:

1. Хидравличното масло постъпва под налягане през входния отвор на разпределителния клапан (златен или дисков тип).
2. Разпределителят насочва маслото към разширяващите се камери между ротора и статора.
3. Налягането на маслото принуждава ротора да извършва планетарно движение (орбитиране) вътре в статора.
4. Карданният вал предава орбиталното движение на изходящия вал, който се върти концентрично.
5. Отработеното масло се връща в резервоара през изходящия отвор.

Благодарение на този принцип обриталните мотори осигуряват равномерен въртящ момент в целия скоростен диапазон, висок пусков момент, плавна работа при ниски обороти и висока ефективност при продължителна експлоатация.

Видове обритални мотори

Обриталните мотори се категоризират според работния си обем, типа на разпределителния клапан и носимоспособността. Основните серии включват:

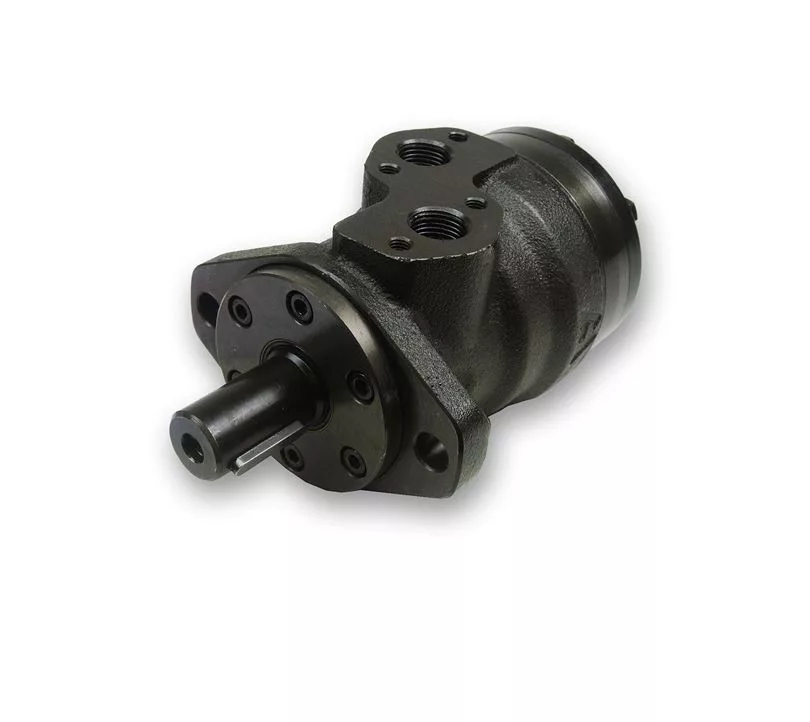

• Лека серия (OMP тип) – компактни мотори с работен обем от 40 до 400 cm³/rev, подходящи за вентилатори, транспортъори, малки селскостопански машини и спомагателни задвижвания.
• Средна серия (OMR тип) – мотори с повишена товароносимост в диапазон 50 до 400 cm³/rev, използвани в селскостопанска техника, комунални машини и леки строителни приложения.

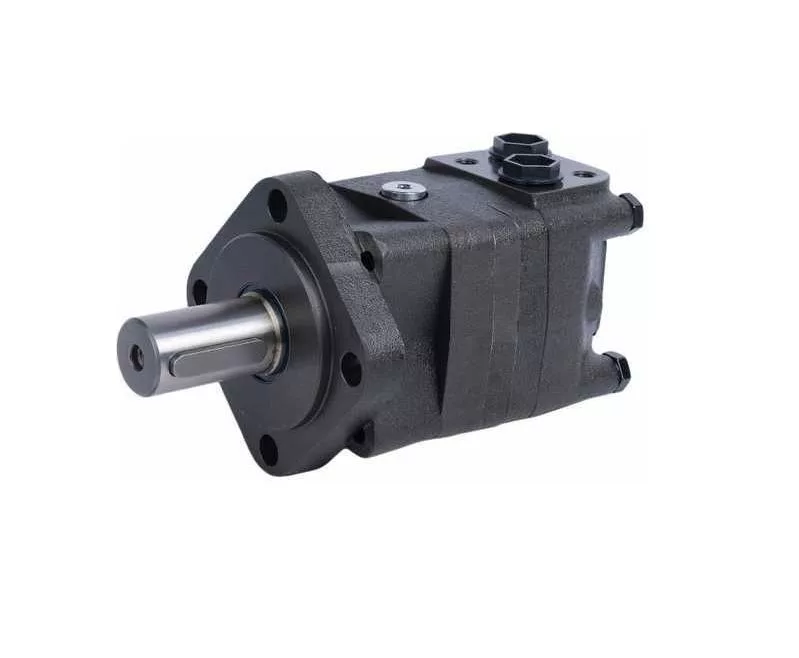

• Тежка серия (OMS/OMT/OMV тип) – усилени мотори с работен обем до 500 cm³/rev и по-високо допустимо налягане, проектирани за строителна, горска и минна техника.
• Мотори с интегрирана спирачка – модели с вградена дискова или барабанна спирачка за приложения, изискващи статично задържане на товара (лебедки, платформи, стрели).
• Мотори със скоростен сензор – оборудвани с датчик за обратна връзка по скорост, подходящи за прецизни задвижвания и синхронизация.
• Колесни мотори – интегрирани в главината на колелото, използвани при самоходни машини и мотокари.

Технически спецификации

По-долу са представени основните технически параметри на най-разпространените серии обритални мотори. Конкретните стойности зависят от модела и конфигурацията.

Опции за монтаж и присъединяване

Хидравличните обритални мотори се предлагат с различни конфигурации за монтаж и хидравлично присъединяване, което ги прави изключително гъвкави при интегриране в съществуващи системи:

• 2-отворен овален фланец (A2) – най-разпространеният монтажен стандарт за лека и средна серия, осигуряващ бърз и лесен монтаж.
• 4-отворен фланец (A4) – повишена стабилност и твърдост на връзката, предпочитан за тежки приложения.
• Квадратен фланец (C-тип) – алтернативен монтажен интерфейс за специфични OEM приложения.
• Колесен фланец – за директно монтиране в главина, елиминира необходимостта от допълнителна механична предавка.
• Странични портове – хидравличните присъединявания (G1/2", 7/8-14 UNF или 1/2-14 NPTF) са разположени радиално за компактен монтаж в тесни пространства.
• Челни портове – аксиално разположени отвори за приложения с ограничен радиален достъп.

Типови приложения

Благодарение на високия си пусков момент, компактните размери и надеждността при тежки условия, обриталните мотори намират приложение в широк спектър от машини и съоръжения:

• Строителна техника – задвижване на ходовата част на мини багери и компактни товарачи, вибрационни плочи, шнекове за пробиване, бетонобъркачки.
• Селскостопанска техника – задвижване на разпръсквачи на торове, сеялки, силажорезачки, ротационни косачки, транспортни ленти на зърноприемници.
• Горска промишленост – лебедки, цепилни машини за дърва, харвестери, форвардери.
• Комунална техника – снегорини, метачни машини, ротационни четки, оборудване за поддръжка на пътища.
• Мотокари и електрокари – хидравлично серво управление (орбитроли) и задвижване на спомагателни механизми.
• Индустриално оборудване – транспортъори, миксери, раздробителни машини, навиващи устройства.

Свързани категории

За изграждане на цялостна хидравлична система с обритален мотор са необходими и редица допълнителни компоненти. Разгледайте нашите предложения в следните категории:

• Хидравлични помпи – зъбни, бутални и пластинкови помпи за захранване на хидравличната система с необходимото налягане и дебит.
• Хидравлични клапани и разпределители – секционни разпределители, предпазни, възвратни и дроселни клапани за управление на потока към мотора.
• PTO редуктори – редуктори за отнемане на мощност от тракторния вал за задвижване на хидравлични помпи в селскостопански приложения.
• Хидравлични мотори – пълна гама хидромотори, включително аксиално-бутални и радиално-бутални модели за специфични приложения.
• Хидравлични филтри – филтриращи елементи за защита на мотора и цялата система от замърсявания.
• Хидравлични маркучи и накрайници – маркучи за високо и ниско налягане с необходимите присъединителни елементи.
