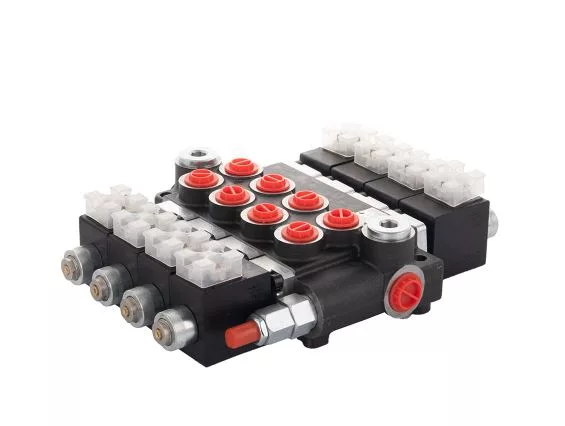

Електромагнитни разпределители 50 литра
Електромагнитни разпределители 50 литра
Електромагнитни разпределители 80 литра
Електромагнитни разпределители 80 литра

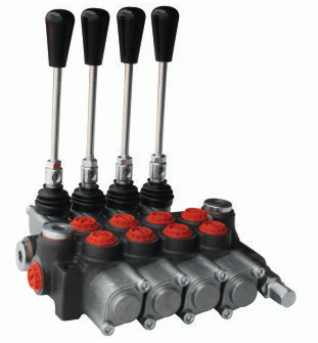

Хидравлични разпределители 40 литра
Хидравлични разпределители 40 литра

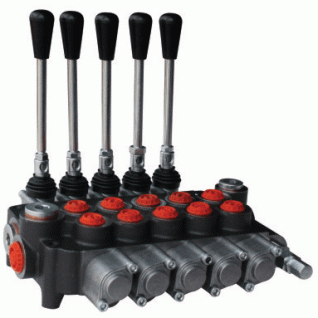

Хидравлични разпределители 80 литра
Хидравлични разпределители 80 литра

Хидравлични разпределители за самосвали, кранове и строителна техника

Хидравличните разпределители са ключов управляващ компонент във всяка хидравлична система на тежкотоварни автомобили, самосвали, кранове, селскостопанска и строителна техника. Тяхната основна функция е да насочват потока на хидравличното масло от хидравличната помпа към съответните изпълнителни механизми, като хидравлични цилиндри или хидравлични мотори, осигурявайки прецизен контрол върху посоката, скоростта и последователността на движение. В каталога ни ще откриете разпределители с различни дебити, брой секции и тип управление, подходящи за широк спектър индустриални и мобилни приложения.

Какво представляват хидравличните разпределители

Хидравличният разпределител е устройство, което чрез преместване на плунжер (златник) в тялото на разпределителя отваря, затваря или пренасочва хидравлични потоци между отделните портове. Това позволява на оператора да управлява движения като повдигане, спускане, накланяне, телескопиране или завъртане на различни механизми. Основните работни позиции се означават с графични символи, стандартизирани съгласно ISO 1219, а означението на типа разпределител обикновено се дава чрез две цифри, например 4/3, където първата цифра показва броя на присъединените тръбопроводи (портове), а втората - броя на работните позиции на плунжера.

Видове хидравлични разпределители според конструкцията

Според конструктивното си изпълнение хидравличните разпределители се разделят на две основни групи:

  • Моноблокови разпределители - при тях всички секции са интегрирани в един общ корпус. Това ги прави изключително компактни, надеждни и лесни за монтаж. Моноблоковите разпределители са предпочитан избор за мобилна хидравлика при самосвали, малки кранове, платформи и селскостопанска техника, където пространството е ограничено. Предлагат се във варианти с 1, 2, 3 или повече секции.
  • Секционни разпределители - състоят се от отделни модулни секции, които могат да се комбинират гъвкаво според нуждите на конкретното приложение. Всяка секция изпълнява самостоятелна функция и може да бъде добавяна или премахвана. Това ги прави идеални за сложни хидравлични системи с множество изпълнителни механизми, при които се изисква възможност за разширение и персонализация.

Класификация според типа управление

Изборът на тип управление зависи от спецификата на машината, изискванията за автоматизация и работната среда:

  • Ръчно (механично) управление - осъществява се чрез лост, монтиран директно върху тялото на разпределителя. Най-разпространеният и икономичен вариант, особено за самосвали и строителна техника. Подходящо за дебити до 1200 l/min.
  • Електромагнитно управление - използва постояннотокови или променливотокови електромагнити за превключване на плунжера. Осигурява възможност за дистанционно и автоматизирано управление. Маслонапълнените (мокри) магнити са предпочитани за работа на открито и във влажна среда поради защита от корозия и плавно превключване. Типично за дебити до 150 l/min.
  • Пневматично управление - задвижва се от сгъстен въздух, което го прави удобно при наличие на пневматична система в машината. Често срещано при каросерийни приложения и самосвални надстройки.
  • Електрохидравлично (пилотно) управление - използва малък пилотен разпределител за управление на основния клапан. Подходящо за големи дебити (до 8000 l/min) и високи налягания, където директното електромагнитно управление би изисквало прекалено големи магнити.

Стандартни конфигурации на портовете и позициите

Хидравличните разпределители се предлагат в различни конфигурации според броя на портовете и работните позиции. Ето най-често използваните схеми в мобилната и индустриалната хидравлика:

Конфигурация Брой портове Брой позиции Типично приложение
2/2 2 2 Спиране/пускане на поток (обикновен кран)
3/2 3 2 Управление на еднодействащ цилиндър
4/2 4 2 Управление на двойнодействащ цилиндър с две крайни положения
4/3 4 3 Управление на двойнодействащ цилиндър с неутрална позиция - най-масовият тип за самосвали и кранове
6/3 6 3 Сложни системи с допълнителни функции и приоритетно управление

Технически спецификации и работни параметри

При подбор на хидравличен разпределител е от съществено значение да се съобразите със следните технически параметри:

Параметър Типични стойности Значение
Номинален дебит 40 L/min, 80 L/min, 120 L/min, 150 L/min Определя максималния поток масло, който разпределителят може да обработи без прекомерни загуби на налягане
Максимално налягане 250 bar, 315 bar, 350 bar Максималното работно налягане, на което разпределителят запазва херметичност и функционалност
Брой секции 1, 2, 3, 4, 5, 6+ Броят независими работни контура, които разпределителят може да обслужва едновременно
Тип на златника A, O, P, Y, R, M Определя поведението в неутрална позиция: отворен център (O), затворен център (P), плаваща позиция (R) и др.
Работна температура -20°C до +80°C Температурният диапазон, в който уплътненията и материалите запазват свойствата си
Присъединителни резби G 1/4", G 3/8", G 1/2", G 3/4", M18x1.5, M22x1.5 Стандартните резбови присъединения за вход, изход и работни портове
Време за превключване 5–80 ms (при електромагнитно управление) Бързодействието пряко влияе върху производителността на машината

Критерии за избор на хидравличен разпределител

Правилният избор на хидравличен разпределител е от решаващо значение за ефективната и безопасна работа на хидравличната система. Препоръчваме да вземете предвид следните ключови критерии:

  1. Работен дебит на помпата - изберете разпределител с номинален дебит, равен или по-голям от максималния дебит на хидравличната помпа във вашата система. За самосвали най-често се използват разпределители с дебит 40 L/min, 80 L/min или 120 L/min.
  2. Брой функции на надстройката - определете колко независими движения трябва да управлявате (повдигане, накланяне, странично изместване, телескопиране, отваряне на заден капак). Всяка функция изисква отделна секция.
  3. Тип на хидравличните цилиндри - за двойнодействащи цилиндри е необходим 4/3 разпределител, докато за еднодействащи е достатъчен 3/2.
  4. Начин на управление - ръчно за стандартни приложения, пневматично при наличие на пневматична система, електромагнитно за дистанционно или автоматизирано управление.
  5. Тип на неутралната позиция (златник) - отворен център за системи с постоянен дебит, затворен център за системи с променлив дебит, плаваща позиция за приложения, изискващи свободно движение на цилиндъра.
  6. Работно налягане - максималното налягане на разпределителя трябва да надвишава максималното системно налягане с поне 10-15% като резерв.
  7. Допълнителни функции - вградени предпазни клапани, обратни клапани, възможност за монтаж на краен изключвател или пропорционално управление.

Приложения в тежкотоварната техника

Хидравличните разпределители намират широко приложение в следните типове машини и съоръжения:

  • Самосвали и каросерийни надстройки - управление на повдигане, накланяне и странично изхвърляне на товара. За тези приложения разгледайте и нашата категория компоненти за каросерии, където ще намерите пълни комплекти за надстройка.
  • Автокранове и товарачни кранове - управление на стрела, телескопиране, завъртане и лебедка.
  • Селскостопанска техника - трактори, комбайни, пръскачки, ремаркета с хидравлично повдигане.
  • Строителна и пътна техника - багери, челни товарачи, булдозери, асфалтополагащи машини.
  • Комунална техника - сметосъбиращи автомобили, платформи, водоструйки.
  • Индустриални приложения - преси, металорежещи машини, хидравлични задвижвания.

Резервни части и аксесоари

За осигуряване на дълготрайна и безотказна работа на вашите хидравлични разпределители предлагаме богат асортимент от резервни части и аксесоари:

  • Ремонтни комплекти уплътнения за всички популярни модели разпределители
  • Резервни златници (плунжери) с различни типове неутрална позиция
  • Лостови механизми за ръчно управление и комплекти тяги
  • Крайни изключватели за автоматично спиране в крайни положения
  • Електромагнитни бобини 12V и 24V DC / 220V AC
  • Предпазни и противоударни хидравлични клапани
  • Монтажни скоби и конзоли

Предимства на нашите хидравлични разпределители

  • Реномирани производители - работим с доказани европейски и световни марки, гарантиращи високо качество и надеждност.
  • Богата наличност - поддържаме постоянен складов запас от разпределители с дебит 40 L/min, 80 L/min и 120 L/min в различни конфигурации.
  • Техническа експертиза - нашият екип с над 15 години опит ще ви консултира за оптималния избор според вашите конкретни нужди.
  • Доставка до 24 часа - експресна доставка до всяка точка на страната чрез куриерската ни мрежа.
  • Цени без посредници - директни цени от вносител, без допълнителни надценки.
Моноблоковите разпределители имат всички секции интегрирани в един общ корпус, което ги прави по-компактни, с по-малко потенциални места за течове и по-изгодни като цена. Те са идеални за стандартни приложения с фиксиран брой функции, например типичен самосвал с 2-3 движения. Секционните разпределители се състоят от отделни модули, които могат да се добавят или премахват, което позволява гъвкаво конфигуриране и лесна поддръжка, но са по-скъпи и изискват повече монтажно пространство.
Означението 4/3 означава, че разпределителят има 4 порта (присъединителни отвора) и 3 работни позиции на златника. Четирите порта са: P (pressure - вход от помпата), T (tank - изход към резервоара), A и B (работни портове към двете камери на двойнодействащ цилиндър). Трите позиции са: неутрална (всички портове изолирани или P свързан с T при отворен център), работна позиция 1 (P към A, B към T - движение в една посока) и работна позиция 2 (P към B, A към T - движение в обратната посока). Това е най-разпространената конфигурация за управление на двойнодействащи хидравлични цилиндри.
Дебитът на разпределителя трябва да бъде съобразен с дебита на хидравличната помпа в системата. За самосвали с помпи 2,6-3,2 cc при 1500-1800 оборота на PTO е достатъчен разпределител 40 L/min. За по-големи помпи 5-8 cc изберете разпределител 80 L/min. За тежки приложения с помпи над 10-12 cc използвайте разпределител 120 L/min или по-голям. Използването на разпределител с недостатъчен дебит води до прегряване на маслото, загуба на мощност и ускорено износване, докато прекалено големият разпределител работи неефективно при ниски дебити.
При разпределител с отворен център (тип O) в неутрална позиция портовете P и T са свързани, което позволява на маслото да циркулира свободно от помпата обратно към резервоара без натоварване. Това е стандартният избор за системи с постоянен дебит (зъбни помпи). При затворен център (тип P) в неутрална позиция всички портове са изолирани, което блокира потока и позволява работа с променлив дебит или с акумулаторни системи. Изборът зависи от типа на вашата хидравлична система и помпа.
При секционните разпределители добавянето на допълнителна секция е възможно, стига да е налична съвместима секция от същия производител и серия. При моноблоковите разпределители това не е възможно, тъй като корпусът е цялостен. Ако планирате бъдещо разширение на системата, препоръчваме да инвестирате в секционен разпределител от самото начало или да изберете моноблок с една резервна секция повече от текущите нужди.
Основните симптоми включват: бавно или неравномерно движение на цилиндрите, прекомерно загряване на маслото, видими външни течове около златниците или уплътненията, затруднено превключване на позициите, увисване на товара при неутрална позиция (вътрешни утечки), необичаен шум или вибрации. При поява на тези симптоми препоръчваме диагностика и подмяна на уплътнителните комплекти или целия разпределител, ако износването е значително. В нашата категория хидравлични клапани и разпределители ще откриете резервни части и готови решения.

За допълнителна информация и техническа консултация относно избора на подходящ хидравличен разпределител за вашата машина, не се колебайте да се свържете с нашия екип на телефон +359 879 160 933 или на имейл info@hidravlika.bg. Разгледайте също нашите категории за хидравлични помпи, хидравлични цилиндри, компоненти за каросерии и хидравлични клапани за пълно оборудване на вашата хидравлична система.
